T- TPL77 Turbocompressor spuitstuk ring voor dieselmotoren en gasmotoren Turbo reparatiedeeltjes

T- TPL77 Turbocompressor spuitstuk ring voor dieselmotoren en gasmotoren Turbo reparatiedeeltjes

Ontwerpkenmerken van turboladers van de T-TPL-A-serie:

T- TPL77 turbocompressor spuitstuk ring is een onderdeel vanTurbocompressor van de T-TPL-A-serie met de onderstaande ontwerpkenmerken:

• De turbocompressor van de T-TPL-A-serie is bestemd voor grote dieselmotoren en gasmotoren met een vermogen van 2500 kW tot 12 500 kW.

• Turbine: De T-TPL-A-turbocompressor is een axiale turbine voor een hoge efficiëntie en een hoge volume-stroom.

• Compressor: De T-TPL-A-compressors zorgen voor de hoge volume-stroom die een optimale aanpassing mogelijk maakt aan verschillende motortoepassingen.Splitter-bladed aluminium allooi wielen met backswept messen zorgen voor een hoge efficiëntie en brede compressor kaarten. zijn drukverhouding varieert van 4,2 tot 5,0 op basis van verschillende ontwerpen.

• Lagers: De T-TPL-A lagers worden rechtstreeks gesmeerd door het smeerolie-systeem van de motor.

• Behuizing: De T-TPL-A-behuizingen zijn geoptimaliseerd voor toepassing op 4-taktmotoren, bevatten geïntegreerde afvalpoortflenzen, verbindingen voor temperatuur- en drukmeting.Alle ronde isolatie minimaliseert het turbocompressor geluidsniveau en de behuizing oppervlaktemperatuur.

• Het wordt veel gebruikt op diesel scheepsmotoren evenals gasmotoren.

De T-TPL-A-serie omvat:

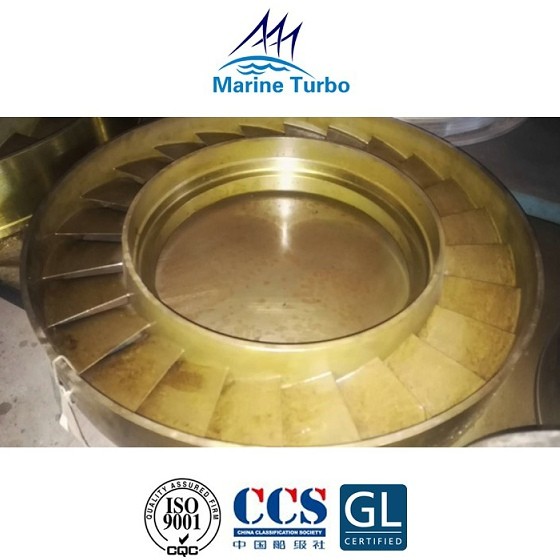

Beschrijving van de ring van het spuitstuk van de turbolader T-TPL77:

De turbine wordt aangedreven door het uitlaatgas van de motor, dat via de gasinlaat wordt binnengedrongen.Dit hoge snelheid gas wordt gericht op de turbine bladen waar het aandrijft het turbine wiel, en dus de compressor bij hoge snelheden (10 -15000 t/min).

• De spuitstukring moet de extreem hoge temperatuur en hoge druk weerstaan, dus het is cruciaal voor de materiaalkeuze.
• De ring van de spuitstuk van de turbocompressor is gewoonlijk vervaardigd van een kruipbestendige chroom-nikkellegering,warmtebestendige molychrome nikkelstaal of een nimonische legering die bestand is tegen hoge temperaturen en bestand is tegen corrosie.
• Bovendien is de precisie van de bewerking van de spuitstukring zeer hoog geëist, omdat de functie ervan is om het uitlaatgas om te zetten in kinetische energie.
