T - Turbocharger Nozzle Ring / T- TCA88 Turbo Guide Vane voor Marine, Power en Industrial Engines

T- Turbocharger Nozzle Ring / T-TCA88 Turbo Guide Vane voor Marine, Power en Industrial Engines

T- / T- TCA-serie scheepsturbocompressorkenmerken:

T- TCA88 turbocharger nozzle ring (ook wel geleideschoep genoemd) behoort tot een onderdeel vanT- / T-TCA-serie scheepsturbocompressor met de onderstaande kenmerken:

• T- / T-TCEen serie uitlaatgasturbocompressor is een turbocompressor met axiale stroming met een breed toepassingsgebied van tweetakt- en viertaktmotoren.
• Voor motorvermogensbereik van 2000 tot 30000 kW per turbocompressor;
• Axiale stroomturbine inboard high perforce glijlagerontwerp;
• Fluistergeluiddemper met luchtfilter;
• geluidsarm,Onderhoudsvriendelijk compressorwiel door speciale bevestigingsmethode;
• Ongekoelde lagerbehuizing;
• Gemakkelijke toegang tot druklager;
• Geïntegreerde afdichtingslucht-, olieleiding- en ontluchtingssystemen;
• Hoge efficiënte verspreider;
• Duurzame en verstelbare sproeierring;
• Het hoge rendement van turbinebladen is ontworpen om de anders gebruikelijke dempingsdraad in de bladring weg te laten, zowel voor 2-takt- als 4-taktmotoren;
• Geschikt voor zware brandstoffen,werking op dieselolie, biobrandstof en gas;
• veel gebruikt in maritieme, kracht- en industriële toepassingen van diesel- en gasmotoren.

T-TCA serie Marine turbocompressor afmetingen en gewicht alleen ter referentie:

*Kasvoeten, hoog
**Kasvoeten, laag
***Axiaal gastoevoerhuis D=360mm
****Axiale gastoevoerbehuizing D=300 mm of tweekanaals
*****Hoogte H zonder zwaartekrachttank
*^Met geluiddemper en voor viertaktmotoren alleen ter referentie

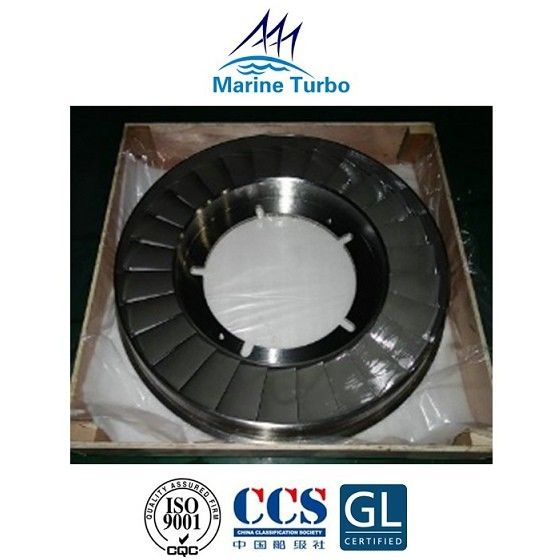

T-TCA88 turbo nozzle ring (turbo geleideschoep) functies:

• De mondstukring van de turbocompressor bevindt zich in de plaats waar de energie in het uitlaatgas wordt omgezet in kinetische energie, dus de mondstukring moet de extreem hoge temperatuur en hoge druk kunnen dragen.
• De mondstukring van de turbocompressor is meestal gemaakt van een kruipvaste chroom-nikkellegering, hittebestendig moly-chroom-nikkelstaal of een nimonic-legering die bestand is tegen hoge temperaturen en corrosiebestendig is.
• Bovendien is vanwege zijn functie om het uitlaatgas om te zetten in kinetische energie, de precisieverwerking van de mondstukring zeer vereist.
